70GHz帶寬強度調製器 | exail（iXblue）
法國iXblue提供有效使用帶寬高達70GHz強度調製器，可選：1510nm波段，1310nm波段，1550nm&1310nm雙波段，這些強度調製器具有高帶寬響應、低半波電壓，低插損等特點，非常適合於高頻光電探測器測試、光網絡分析儀、微波光子雷達，高速數字通信應用等。
產品特點
· 工作波長：1550nm波段，1310nm波段，C+O波段可選
· 高帶寬：~70GHz
· 低插入損耗
· 低半波電壓
典型應用
· 光網絡分析儀VNA
· 微波光子應用
· 高速速率通信應用等
· 光電探測器測試
產品介紹
法國iXblue是世界上最著名的铌酸鋰電光調製器廠商之一，iXblue提供全麵的商業化的铌酸鋰強度調製器（780nm-2200nm），IQ調製器（1550nm，1310nm），铌酸鋰相位調製器（780nm-2200nm）；射頻放大驅動器：模擬射頻放大驅動DR-AN-係列，DC-40GHz多種帶寬，數字信號射頻放大驅動器：DR-DG係列，DC-44Gbps（40GHz）速率，脈衝信號放大驅動器：DR-PL係列，帶寬10-20GHz可選，多格式射頻放大驅動器DR-VE係列，DC-10GHz帶寬，適合脈衝低至30ps脈寬，同時提供適合各種應用需要的偏壓控製產品。iXblue同樣為用戶提供定製化的ModBox電光調製係統：模擬參考發射機係統、脈衝及激光前端、光網絡分析儀VNA，多格式光發射機（Multi-format），載波抑製單邊帶調製係統等等。

法國iXblue提供有效使用帶寬高達70GHz強度調製器，可選：1510nm波段，1310nm波段，1550nm&1310nm雙波段，這些強度調製器具有高帶寬響應、低半波電壓，低插損等特點，非常適合於高頻光電探測器測試、光網絡分析儀、微波光子雷達，高速數字通信應用等。

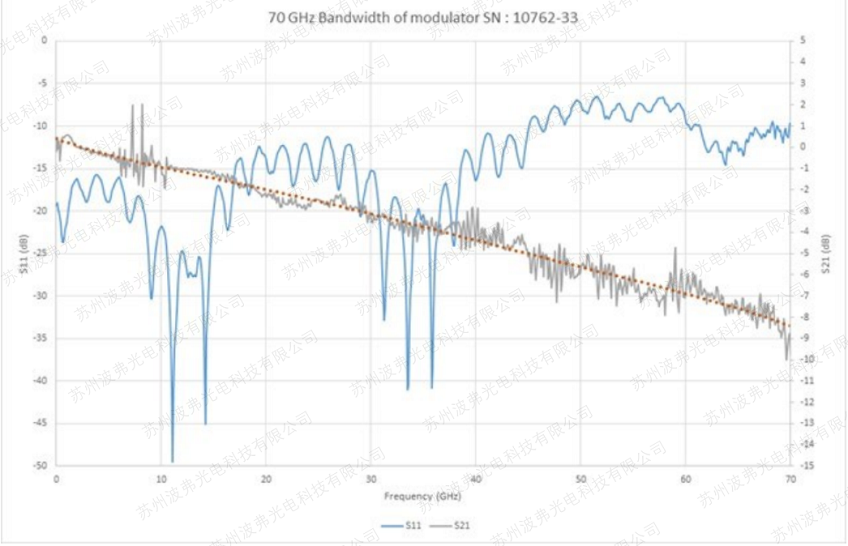

典型S參數

產品型號及主要指標


型號 - MZ-LN-70 MZ1300-LN-70
主要參數 單位 Min Typ Max Min Typ Max
電學參數
電光帶寬S21 @-3dB (from 2GHz) GHz - 30 - - 30 -
電光帶寬S21 @-6dB (from 2GHz) GHz - 50 - - 50 -
電光帶寬 S21 @-9dB (from 2GHz) GHz - 70 - - 70 -
電回損 S11 0 - 40GHz dB - -15 -10 - -15 -9
電回損S11 40 - 70GHz dB - -10 -5 - -10 -5
Vπ-RF端口 @50kHz V - 6 6.6 - 5 6
Vπ-DC端口 V - 6 8 - 5.5 7.5
紋波 S21 0 -70GHz dB - 0.5 - - ±1 ±2
RF端口阻抗匹配 Ω - 50 - - 50 -
DC端口輸入阻抗 MΩ 1 - - 1 - -
光性能參數
晶體 Lithium Niobate Z-Cut Y-Prop
波導 Ti diffusion
工作波長 nm 1530 1550 1580 1270 1310 1330
插入損耗(無連接器) (1) dB - 4 5.5 - 4 5.5
DC 消光比(激光線寬 ≤ 200MHz) dB 18 22 - 20 25 -
光回損 dB -40 -45 - -40 -45 -
接口
輸入/輸出光纖類型 Polarization maintaining 1550 nm Corning PM 15-U25D
Plength : 1.5 meter, buffer diameter : 900 um
封裝尺寸 85 x 15 x 9.65 mm3
輸入RF接頭 Female V
DC 電極 Pins
光接頭 FC/APC (1)
環境參數
工作溫度範圍 0°C to +70°C
存儲溫度範圍 -40°C to +85°C
最大值
最大射頻功率(CW mode) dBm - - +28dBm - +28dBm
偏置電壓範圍 V -20 - 20 -20 - 20
最大輸入光功率 (CW mode) +20 dBm
備注1-參數： 額外損耗約0.25~0.35dB每個FC/APC接頭。
備注2-參數： 所有參數與25℃，測試波長分別為1550nm，1310nm。
更多產品資料信息、特殊說明信息，聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員確認。
*備注，1550nm，1310nm波長，70GHz帶寬強度調製器蘇州国产嫩草影院在线观看88科技有限公司常備有現貨庫存，更多信息，聯係蘇州国产嫩草影院在线观看88（diàn）科技有限公司相關銷售人員確認。

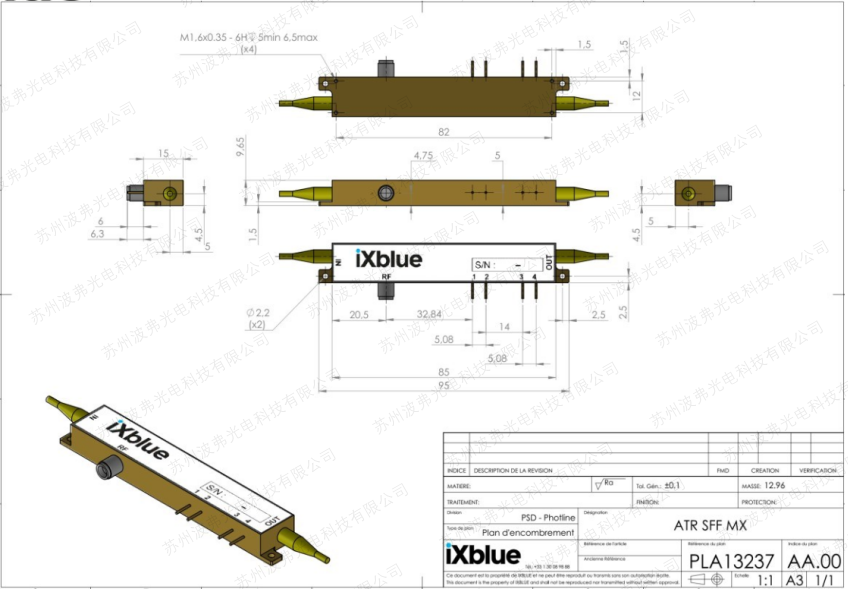

產品封裝尺寸


產品選型：

型號

描述

MZ-LN-70-PD-P-P-FA-FA

C波段 70GHz铌酸鋰強度調製器，保偏輸入/保偏輸出，FC/APC接頭

MZ1300-LN-70-PD-P-P-FA-FA

O波段 70GHz铌酸鋰強度調製器，保偏輸入/保偏輸出，FC/APC接頭
