EPG-300/EPG-330是脈寬可編程的皮秒到納秒電脈衝發生器。輸出脈衝可以短至30ps（EPG-330）、50/100ps（EPG-300），並提供高電平選項或內置時鍾選項。它可以驅動铌酸鋰調製器的大多數現成激光二極管產生短光脈衝。脈衝寬度和頻率重複率（單脈衝至1GHz）的可調性為需要控製激光脈衝能量的激光加工應用提供了靈活性。
EPG-300：50ps~10ns
EPG-330：30ps~10ns
EPG-300/EPG-330是脈寬可編程的皮秒到納秒電脈衝發生器。輸出脈衝可以短至30ps（EPG-330）、50/100ps（EPG-300），並提供高電平選項或內置時鍾選項。它可以驅動铌酸鋰調製器的大多數現成激光二極管產生短光脈衝。脈衝寬度和頻率重複率（單脈衝至1GHz）的可調性為需要控製激光脈衝能量的激光加工應用提供了靈活性。
|
係列/型號 |
|
EPG-330M & EPG-330L |
|||
|
參數規格 |
單位 |
Basic |
Option "A" |
Option "C" |
Option "A" & "C" |
|
組合 |
|
標準電平輸出/無時鍾 |
高電平輸出/無時鍾 |
標準電平輸出/內置時鍾 |
高電平輸出/內置時鍾 |
|
時鍾類型1 |
|
方波 |
- |
||
|
輸入水平 2 |
Vpp |
Typ. 0.3 ~ 0.5, Max. 0.6 |
- |
||
|
時鍾觸發上升時間 |
ns |
< 3.0 |
- |
||
|
重複頻率 3 , "SF" |
GHz |
0.0001 (100kHz) ~ 1.0 |
0.0001 (100kHz) ~ 1.0 |
||
|
重複頻率 3 , "單脈衝" |
GHz |
單脈衝 ~ 1.0 |
- |
||
|
脈寬可調範圍 4 (FWHM) |
ps |
30 ~ 10,000 |
30 ~ 500 |
30 ~ 10,000 |
30 ~ 500 |
|
調諧分辨率 |
ps |
Typ.1, Max.2 |
Typ.1, Max.2 |
||
|
上升/下降時間 (20 - 80 %) |
ps |
Typ.15, Max 20 |
Typ.15, Max 20 |
||
|
輸出電壓 (固定) |
Vpp |
Typ.0.5, Max.0.65 |
Typ.5.0, Max.6.5 |
Typ.0.5, Max.0.65 |
Typ.5.0, Max.6.8 |
|
輸出類型 /極性(可定製) |
|
單端 /正電壓 or負電壓 |
單端 /正電壓 or負電壓 |
||
|
附加時間抖動 |
ps |
< 0.7 |
< 0.7 |
||
|
輸入/輸出耦合方式 |
|
AC耦合 / AC耦合 |
AC耦合 / AC耦合 |
||
|
輸入/輸出耦合方式, "單脈衝" |
|
DC耦合 / AC耦合 |
- |
||
|
輸入/輸出阻抗 |
Ohm |
50 |
50 |
||
|
輸入/輸出連接器 |
|
SMA Female / 2.92mm K |
SMA Female / 2.92mm K |
||
|
電源 |
|
DC5V, 2A |
DC12V, 2A |
DC12V, 2A |
|
|
程控端口 |
|
USB-C, UART |
USB Type-B (COM口) |
USB Type-B (COM口) |
|
|
工作溫度範圍 |
℃ |
15 ~ 40 |
15 ~ 40 |
||
|
存儲溫度範圍 |
℃ |
-20 ~ 70 |
-20 ~ 70 |
||
|
外形 |
|
標準模塊 |
大尺寸模塊 |
大尺寸模塊 |
|
|
產品尺寸(W x H x D) |
mm |
60 x 20 x 100 or TBD |
125 x 125 x 35 or TBD |
125 x 125 x 35 or TBD |
|
|
產品重量 |
g |
150 |
500 |
500 |
|
（1）使用方波以最小化附加抖動，特別是在100MHz以下的重複頻率下。（2）可以通過調整輸入時鍾頻率來調整重複率。（3）最大可設置脈衝寬度由脈衝重複頻率決定。
典型性能：（標準電平輸出，正電平）
|
|
|
|

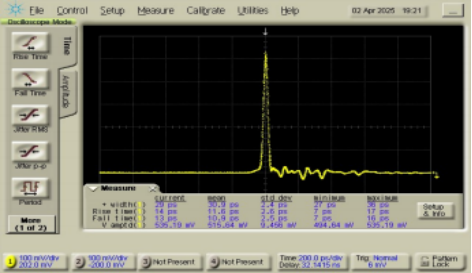

30ps脈寬 @時鍾頻率. 1MHz,正電平，輸出＞500mVpp |
10ns脈寬 @時鍾頻率. 1MHz,正電平，輸出＞500mVpp |
典型性能：（高電平輸出，正電平）
|
|
|
|
30ps脈寬 @時鍾頻率. 100kHz,輸出電平 5.2Vpp |

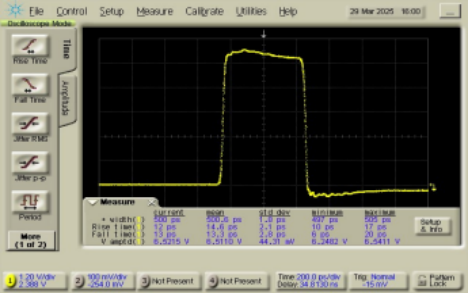

500ps脈寬 @時鍾頻率. 100kHz,輸出電平 6.5Vpp |
|
|
|
|

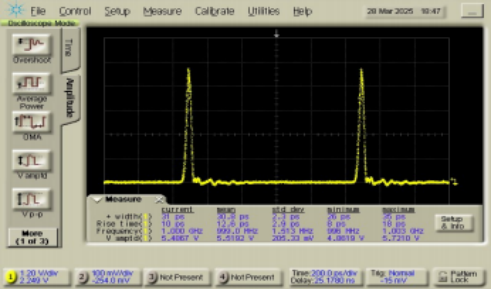

30ps脈寬 @時鍾頻率. 1GHz,輸出電平 5.4Vpp |

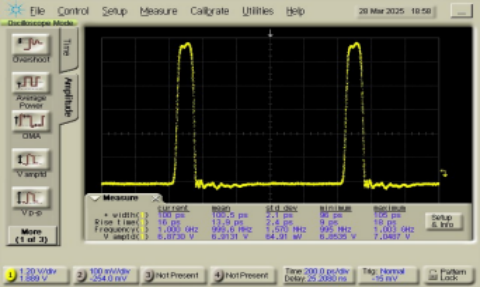

100ps脈寬 @時鍾頻率. 1GHz,輸出電平 6.8Vpp |
典型性能：（高電平輸出，負電平）
|
|
|
|

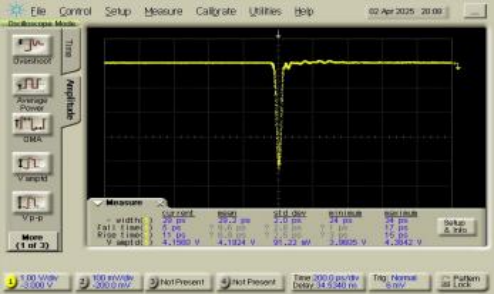

30ps脈寬 @時鍾頻率. 100kHz,輸出電平 4.1Vpp |
500ps脈寬 @時鍾頻率. 100kHz,輸出電平 4.6Vpp |
|
|
|
|

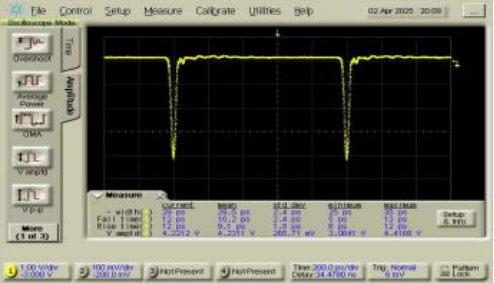

30ps脈寬 @時鍾頻率. 1GHz,輸出電平 4.2Vpp |

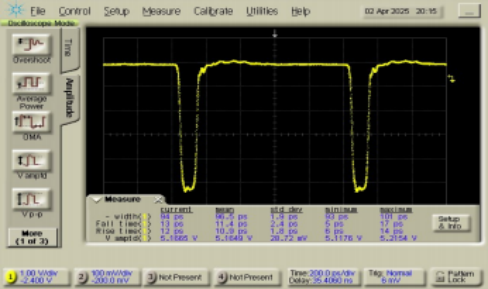

100ps脈寬 @時鍾頻率. 1GHz,輸出電平 5.1Vpp |
產品選型：
|
EPG-330M |
-030 |
-S |
-P(N) |
-T |
-N |
-SF(SS) |
-N |
|
EPG-330L |
-030 |
-S |
-P(N) |
-T |
-A(N) |
-SF(SS) |
-C(N) |
|
M = 模塊 |
030 = 30ps~xx |
S = 單端輸出 |
P =正電平 |
T = 可調脈寬 |
N = 標準電平 |
SF = 標準重頻 |
N = 無時鍾 |
|
L = 大模塊 |
|
|
N = 負電平 |
|
A = 帶放大 |
SS =單脈衝 |
C = 內置時鍾 |
