產品中心
鎖頻控製器 | LLP-100

鎖頻控製器（LLP-100）是專門設計用來提升外腔式可調激光器的頻率功能的設備，作為伺服控製器來穩定激光器的振蕩頻率。LLP-100接收外部信號，並將激光波長鎖定到外部參考值。LLP-100可以通過軟件調節並將頻率鎖到理想的參考值，比如氣體吸收腔、法布裏帕羅腔或其他頻率的參考值。

品牌：SANTEC

型號：LLP-100

產品特點
· 顯著提高激光穩定性
· 專用軟件實現高級同步控製
· 根據應用可選不同的鎖頻順序
· 配備基本調節功能
典型應用
· 矽光子的微腔鎖定
· 量子光子的吸收譜鎖頻
· 基於矽光微腔結構的連續光頻梳發生器
· 任意波長可鎖定的光量子應用
產品介紹

鎖頻控製器（LLP-100）是專門設計用來提升外腔式可調激光器的頻率功能的設備，作為伺服控製器來穩定激光器的振蕩頻率。LLP-100接收外部信號，並將激光波長鎖定到外部參考值。LLP-100可以通過軟件調節並將頻率鎖到理想的參考值，比如氣體吸收腔、法布裏帕羅腔或其他頻率的參考值。



頻率鎖定支持PDH方法和側邊鎖定法（side-fringe鎖頻方法）。LLP-100搭配TSL-570是一套理想的係統，適用於既要求波長可調又要求頻率穩定的應用場景。例如：基於矽光子微腔結構的連續光頻梳發生器的應用，或者任意波長都可鎖定的光量子應用。

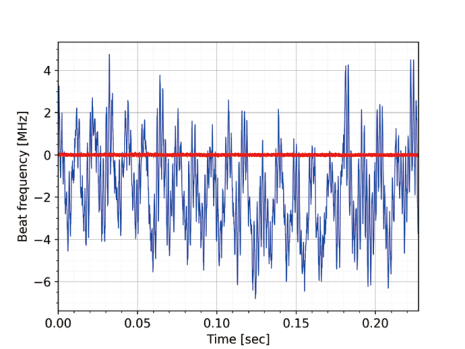

紅色：鎖頻後的 TSL-570
藍色 : 單獨 TSL-570（未鎖頻）


產品型號及主要指標

類別

參數

單位

性能

PID控製器*1

帶寬( -6 dB)

kHz

> 100

輸入失調電壓

V

± 1.25

模擬輸入特性

主輸入

電壓

V

± 2.5

阻抗

Ω

50*2 or 100 k

輔助輸入

電壓

V

± 2.5

斜坡輸入

電壓

V

± 1.5

模擬輸出特性觸發特性

主輸出

電壓(典型值)

V

± 2.0

輔助輸出

電壓(典型值)

V

± 1.5

故障監控

電壓(典型值)

V

± 3.75



觸發輸入

TTL電壓

V

3.3 or 5.0

延遲

µs

< 1

觸發輸出

TTL電壓

V

3.3

延遲

µs

< 1

環境條件

操作溫度

℃

15 to 35

電源

-

AC100-120 to 200-240 V, 50/60 Hz

硬件

尺寸(W) x (D) x (H)

mm

118 x 240 x 361

重量

kg

5.4

通訊

-

USB

軟件

OS

-

Windows 11/10 (64 bit)

 *所有規格均為1小時暖機後的數據。

 *1:積分器穿越頻率和微分器穿越頻率可調。

 *2:和附屬配件一起使用。



典型功能*1(LLP-100搭配TSL-570)

參數

參數

單位

性能

頻率特性

頻率穩定性(50 ms, RMS)

MHz

< 0.04

Linewidth*2

kHz

50

 1:使用PDH法鎖頻的 FP腔（設計峰值譜寬4 MHz FWHM）進行評估。

 2:使用自延遲外差法和 5 km 延遲光纖進行評估。
