+25dBm 1550nm 超高功率蝶形 SOA

半導體光放大器（SOA）係列產品，主要應用於1550nm波長的光放大，能顯著提高輸出光功率。輸入/輸出可選單模尾纖，保偏尾纖，連接器類型可定製。自有SOA新品，全工藝自主可控。

寬帶放大，高功率輸出。

單模版本

保偏版本

產品特點
· 具有高增益、低功耗、低偏振相關損耗、高輸出光功率（25dBm）、高消光比等特點。
· 支持溫度監測和TEC熱電控製，確保全溫度工作範圍穩定運行。
· 定製化服務：可支持保偏、集成隔離器、集成PD光功率監控等更高集成度的器件訂製。
典型應用
· 分布式光纖傳感係統中，替代聲光調製器產生脈衝光。
· 應用於1550nm固態激光雷達或調頻連續波激光雷達中，與窄線寬激光機結合產生脈衝光.
· 寬譜光源中，如光纖光柵的解調儀的寬譜光源。
· 光通信係統中，實現1550波長光信號放大。
產品介紹

半導體光放大器（SOA）係列產品，主要應用於1550nm波長的光放大，能顯著提高輸出光功率。輸入/輸出可選單模尾纖，保偏尾纖，連接器類型可定製。自有SOA新品，全工藝自主可控。

寬帶放大，高功率輸出。

產品型號及主要指標

參數

符號

工作條件

最小值

典型值

最大值

單位

ASE中心波長

λ

If=900mA

-

1460

-

nm

帶寬

Δλ

@-3dB

-

70

-

nm

飽和光功率

Psat

If=900mA，λ=1550nm

22

-

25

dBm

飽和光功率（保偏）

Psat

If=900mA，λ=1550nm

20

-

23

dBm

偏振消光比（保偏）

Per

-

20

-

-

dB

小信號增益

G

Pin=-20dBm，λ=1550nm

-

-

35

dB

工作電流

If

-

-

900

1200

mA

噪聲係數

NF

-

-

7.5

-

dB

熱敏電阻阻值

Rtherm

T=25℃

9.5

10

10.5

KΩ

熱敏電阻電流

Itherm

-

-

-

5

mA

靜態消光比

ER1

If=900mA/If=0mA Pin=0dBm

30

-

35

dB

偏振相關增益

PDG

-

-

4

TBD

dB

氣密性1


T=25℃

1*10-12

1*10-11

1*10-8

Pa.m3/s

工作溫度

TC

I=Iop

-40

-

60

°C

存儲溫度

Tstg

-

-40

-

85

°C

備注1：氣密性數值為管殼封裝數值，排除管殼外部殘留幹擾測試得出。

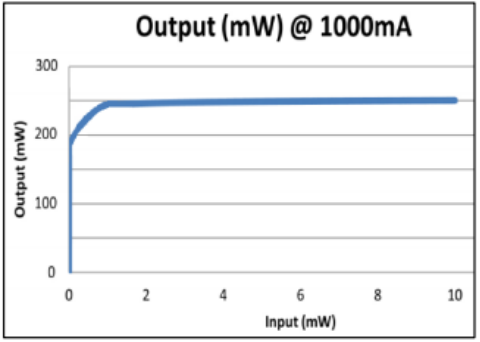

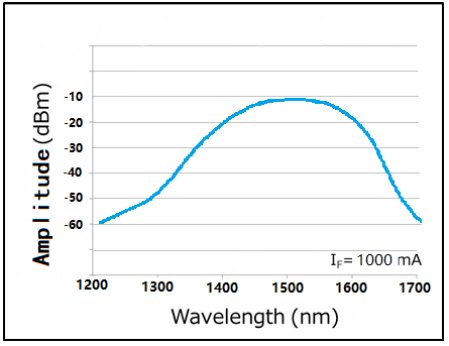

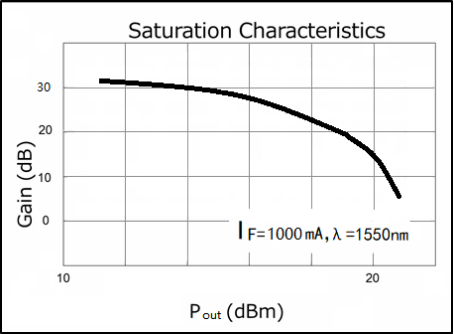

典型特性

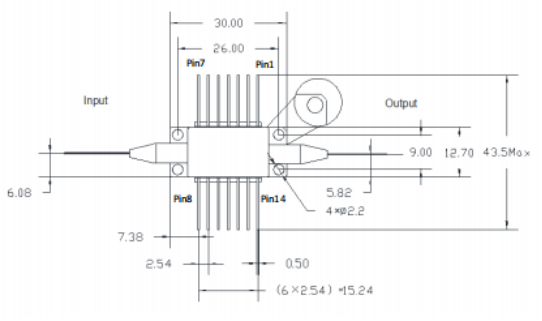

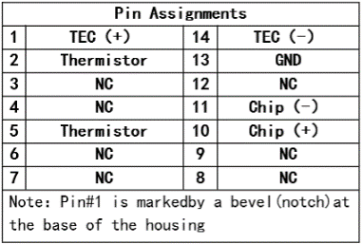

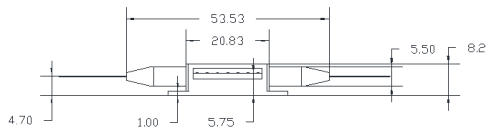

結構尺寸和管腳定義








訂貨信息

產品描述

SOA-1550-25-G35-SM-FA

1550nm波段-25dBm飽和輸出功率-35dB增益-蝶形封裝-單模光纖-FC/APC接頭

SOA-1550-25-G35-PM-FA

1550nm波段-25dBm飽和輸出功率-35dB增益-蝶形封裝-保偏光纖-FC/APC接頭
