產品中心
+15dBm 1550nm 蝶形 SOA

半導體光放大器（SOA）係列產品，主要應用於1550nm波長的光放大，能顯著提高輸出光功率。

自有SOA芯片，全工藝自主可控。


單模版本

保偏版本

接頭可定製

產品特點
· 具有高增益、低功耗、低偏振相關損耗、高消光比等特點。
· 支持溫度監測和TEC熱電控製，確保全溫度工作範圍穩定運行。
· 定製化服務：可支持保偏、集成隔離器、集成PD光功率監控等更高集成度的器件訂製。
· 自有SOA芯片，全工藝國產自主可控。
典型應用
· 應用於分布式光纖傳感係統中，替代聲光調製器，實現光開關功能。
· 應用於寬譜光源中，如光纖光柵的解調儀的寬譜光源。
· 應用於光通信係統中，實現1550波長光信號放大，替代部分EDFA 應用。
· 應用於1550nm固態激光雷達或調頻連續波激光雷達中，與窄線寬激光機結合產生脈衝光。
產品介紹
半導體光放大器（SOA）係列產品，主要應用於1550nm波長的光放大，能顯著提高輸出光功率。

自有SOA芯片，全工藝自主可控。

產品型號及主要指標

參數

符號

工作條件

最小值

典型值

最大值

單位

工作波長

λ

-

1480

1515

1590

nm

帶寬

Δλ

@-3dB

50

55

-

nm

ASE紋波

Ripple

If=250mA

-

-

1

dB

飽和光功率

Psat

If=250mA

12

-

16

dBm

飽和光功率（保偏）

Psat

If=250mA

11

-

15

dBm

小信號增益

G

If=250mA，Pin=-25dBm

25

-

30

dB

工作電流

If

-

-

250

400

mA

正向電壓

Vf

-

-

-

1.8

V

消光比1

ER1

If=250mA/If=0mA Pin=0dBm

-

50

-

dB

消光比2

ER2

If=250mA/If=-0.4mA Pin=0dBm

-

65

-

dB

TEC電流

ITEC

-

-

-

1.8

A

TEC電壓

VTEC

-

-

-

3.4

V

偏振相關增益

PDG

-

-

1.5

2

dB

熱敏電阻阻值

Rtherm

T=25℃

9.5

10

10.5

KΩ

熱敏電阻電流

Itherm

---

-

-

5

mA

氣密性1

-

T=25℃

1*10-12

1*10-11

1*10-8

Pa.m3/s

工作溫度

TC

I=Iop

-10

-

70

℃

存儲溫度

Tstg

-

-40

-

85

℃

總功耗

P

-

-

-

4

W

注1：氣密性數值為管殼封裝數值，排除管殼外部殘留幹擾測試得出。

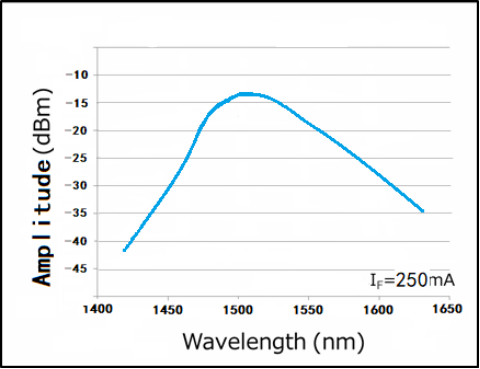

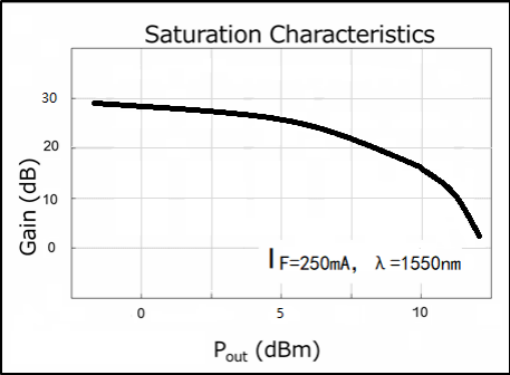

典型特性

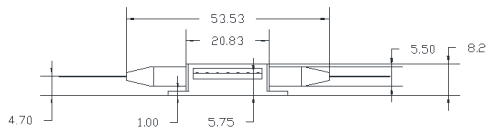

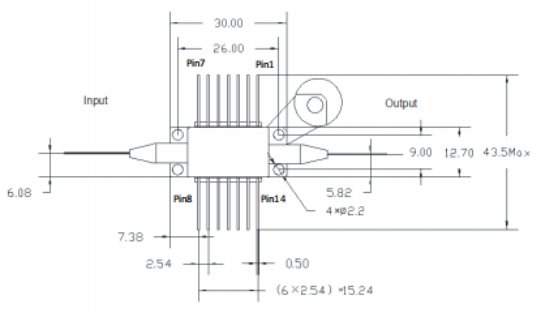

結構尺寸和管腳定義







訂貨信息

產品描述

SOA-1550-15-G25-SM-FA

1550nm波段-15dBm飽和輸出功率-25dB增益-蝶形封裝-單模尾纖-FC/APC接頭

SOA-1550-15-G25-PM-FA

1550nm波段-15dBm飽和輸出功率-25dB增益-蝶形封裝-保偏光纖-FC/APC接頭


更多產品信息，需求信息，請聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員獲取，谘詢電話：0512-62828421，谘詢郵箱：sales@ncdgl.com ！
