低半波電壓相位調製器 | exail

一直以來，exail（iXblue）的铌酸鋰電光調製器以性能穩定、高性價比著稱，為了滿足市場上部分用戶對於調製器類產品性能的追求，exail（iXblue）於今年推出了高帶寬、不同波長的低半波電壓-LVP係列。低半波電壓（Vpi）和高射頻承受功率能力，是電光相位調製器產生更多調製邊帶的最重要參數，將直接影響光譜展寬和光頻梳的寬度。

特點：低半波電壓

品牌：exail/iXblue

產品特點
· 低插入損耗
· 低半波電壓
· 多種波段可選
典型應用
· 激光雷達LIDAR
· 氣體傳感
· 光譜展寬
· 激光合束
· 光譜學
· 種子源
· PDH穩頻
· 研究&研發
相關文件
產品介紹

一直以來，exail（iXblue）的铌酸鋰電光調製器以性能穩定、高性價比著稱，為了滿足市場上部分用戶對於調製器類產品性能的追求，exail（iXblue）於今年推出了高帶寬、不同波長的低半波電壓-LVP係列。低半波電壓（Vpi）和高射頻承受功率能力，是電光相位調製器產生更多調製邊帶的最重要參數，將直接影響光譜展寬和光頻梳的寬度。


NIR-MPZ-LN-10-LVP 是一款1微米波段（950-1150nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至2V的相位調製器，最大最輸入光功率達到+25dBm（320mW），最大RF功率為+33dBm（2W），滿足了市麵上光譜合成、光譜展寬等高功率激光器應用。


MPZ-LN-10-LVP是一款C+L波段（1525-1610nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至3V的相位調製器，滿足了光頻梳等應用。


MPZ2000-LN-10-LVP是一款2um波段（1900-2200nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至4V的相位調製器，充分補充了市場上2um波段常規相位調製器半波電壓過高（約7V）的空白，給用戶提供更優的選擇，已經應用到世界上眾多2um光譜合成的高功率激光項目中。該產品提供高射頻功率版本-HEP，最大RF功率為+33dBm(2W)。



產品型號及主要指標

NIR-MPZ-LN-10-LVP20 GHz相位調製器


射頻參數


參數

符號

條件

Min

Typ

Max

Unit

電光帶寬

S21

-

10

12

-

GHz

有效帶寬

S21

-

-

20

-

GHz

紋波21

∆S21

-

-

0.5

1

dB

射頻回波損耗

S11

-

-

-13

-10

dB

Vπ RF @50 kHz/1GHz

VπRF 50 kHz

-

-

2/2.3

-

V

Vπ RF @10GHz

VπRF10 GHz

-

-

3

-

V

RF輸入阻抗

Zin - RF

-

-

50

-

Ω


光學參數


參數

符號

條件

Min

Typ

Max

Unit

晶體

-

-

Lithium NiobateZ-Cut Y-Prop

波導處理方式

-

-

質子交換

工作波長範圍

λ

-

950

1060

1150

nm

插入損耗IL

IL

不含接頭*

-

3

4

dB

偏振消光比

PER

標準,不含接頭*

20

-

-

dB

可選,包含/不含接頭

25

30

-

dB

光回波損耗

ORL

-

-40

-45

-

dB

除非另有規定，否則在25°C、1060 nm條件下給出的所有規格。

（*）考慮每個FC/APC光學連接器的額外損耗高達0.4 dB。


絕對最大值

超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級隻有在這些或任何其他條件下，設備的功能操作並不意味著超過數據表操作部分給出的條件。長時間暴露於絕對最大額定值可能會對設備可靠性產生不利影響。


參數

Min

Typ

Max

Unit

RF輸入功率（CW模式）

EVin

-

+33

V

最大輸入光功率（CW模式）

OPin

-

+25

dBm

工作溫度範圍

OT

0

+70

℃

存儲溫度範圍

ST

-40

+85

℃



NIR-MPZ-LN-20 30 GHz相位調製器


射頻參數

參數

符號

條件

Min

Typ

Max

Unit

電光帶寬

S21

-

16

20

-

GHz

有效帶寬

S21

-

-

30

-

GHz

紋波21

∆S21

-

-

0.5

1

dB

射頻回波損耗

S11

-

-

-13

-10

dB

Vπ RF @50 kHz

VπRF 50 kHz

-

-

3.5

4

V

Vπ RF @20 GHz

VπRF20  GHz

-

-

6

-

V

RF輸入阻抗

Zin - RF

-

-

50

-

Ω


光學參數


參數

符號

條件

Min

Typ

Max

Unit

晶體

-

-

Lithium NiobateZ-Cut Y-Prop

波導處理方式

-

-

質子交換

工作波長範圍

λ

-

950

1060

1150

nm

插入損耗IL

IL

不含接頭*

-

3

4

dB

低插入損耗LIL

LIL

不含接頭*

-

2.5

3

dB

偏振消光比

PER

標準,不含接頭*

20

-

-

dB

光回波損耗

ORL

-

-40

-45

-

dB

除非另有規定，否則在25°C、1060 nm條件下給出的所有規格。

（*）考慮每個FC/APC光學連接器的額外損耗高達0.4 dB。


絕對最大值

超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級隻有在這些或任何其他條件下，設備的功能操作並不意味著超過數據表操作部分給出的條件。長時間暴露於絕對最大額定值可能會對設備可靠性產生不利影響。

參數

符合

Typ

Max

Unit

RF輸入功率（CW模式）

EPin

-

+33

V

光功率（CW模式）

OPin

-

+25


工作溫度範圍

OT

-30

+70

dBm

工作溫度變化率

OTvr

-

1


存儲溫度範圍

ST

-40

+85

℃

震動衝擊

Vib


MIL-STD-883J method 2007.3 - Test condition B

機械衝擊

Shock

MIL-STD-882J method 2002.5 - Test condition B



MPZ-LN-10-LVP  20 GHz相位調製器


射頻參數

參數

符號

條件

Min

Typ

Max

Unit

電光帶寬

S21

-

-

10

-

GHz

有效帶寬

S21

-

-

20

-

GHz

紋波21

ΔS21

-

-

0.5

1

dB

射頻回波損耗

S11

-

-

-15

-10

dB

Vπ RF @50 kHz

Vπ RF 50  kHz

-

-

3

4

V

Vπ RF @10 GHz / 16 GHz

VπRF 10 GHz / 16 GHz

-

-

5.5

-

V

RF輸入阻抗

Zin - RF

-

-

50

-

Ω


光學參數

參數

符號

條件

Min

Typ

Max

Unit

晶體

-

-

Lithium Niobate Z-Cut X-Prop

波導處理方式

-

-

Ti diffusion

工作波長範圍

λ

-

1530

1550

1625

nm

插入損耗IL

IL

不含接頭*

-

3

4

dB

光回波損耗

ORL

-

-40

-45

-

dB

除非另有規定，否則在25°C、1550 nm條件下給出的所有規格。

（*）考慮每個FC/APC光學連接器的額外損耗高達0.25dB。


絕對最大值

超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級隻有在這些或任何其他條件下，設備的功能操作並不意味著超過數據表操作部分給出的條件。長時間暴露於絕對最大額定值可能會對設備可靠性產生不利影響。

參數

符合

條件

Min

Max

Unit

RF輸入功率

EVin


-

28

dBm

最大輸入光功率（CW模式）

OPin


-

20

dBm

工作溫度範圍

OT


0

+70

℃

存儲溫度範圍

ST


-40

+85

℃



MPX2000-LN-10-LVP20GHz低半波電壓相位調製器


射頻參數


參數

符號

條件

Min

Typ

Max

Unit

電光帶寬

S21

-

-

10

-

GHz

有效帶寬

S21

-

-

120

-

GHz

紋波21

ΔS21

-

-

0.5

1

dB

射頻回波損耗

S11

-

-

-13

-10

dB

Vπ RF @50 kHz

Vπ RF 50 kHz

-

-

4

5

V

Vπ RF @10GHz

Vπ RF10 GHz

-

-

6

-

V

RF輸入阻抗

Zin - RF

-

-

50

-

Ω


光學參數


參數

符號

條件

Min

Typ

Max

Unit

晶體

-

-

Lithium NiobateZ-Cut Y-Prop

波導處理方式

-

-

質子交換

工作波長

λ

-

1900

2050

2200

nm

插入損耗

IL

不含接頭*

-

3

4

dB

光回波損耗

ORL

-

-40

-45

-

dB

除非另有規定，否則在25°C、2050 nm條件下給出的所有規格。

（*）考慮每個FC/APC光學連接器的額外損耗高達0.25 dB。


絕對最大值

超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級隻有在這些或任何其他條件下，設備的功能操作並不意味著超過數據表操作部分給出的條件。長時間暴露於絕對最大額定值可能會對設備可靠性產生不利影響。

參數

Min

Typ

Max

Unit

射頻輸入功率 (CW模式)

EPin

-

28

dBm

最大輸入光功率（CW模式）

OPin

-

20

dBm

工作溫度範圍

OT

0

+70

°C

存儲溫度範圍

ST

-40

+85

°C

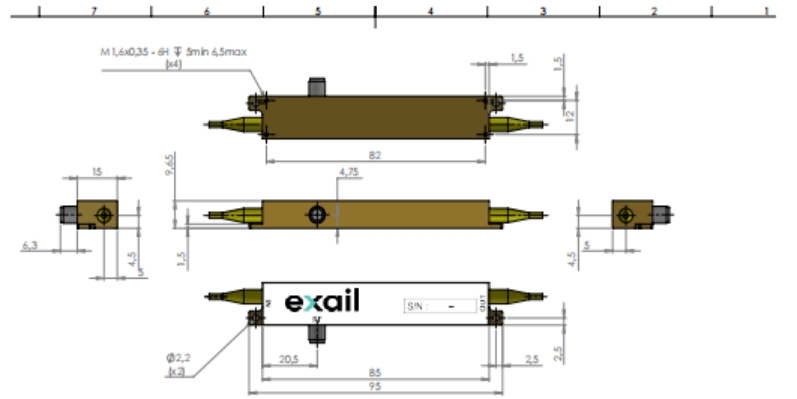

產品尺寸&引腳定義：mm





端口

功能

說明

IN

光輸入端口

保偏光纖（適合對應波長）；長度: 1.5m, 900 µm鬆套管

OUT

光輸出端口

保偏光纖（適合對應波長）；長度: 1.5m, 900 µm鬆套管

RF

RF輸入端口

Female K (兼容SMA)
