光網絡分析儀，1550nm 40GHz,70GHz模擬調製單元
ModBox-VNA-CBand series是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易於使用的測試設備，用於光接收器或任何高速光電器件的表征。
ModBox-VNA-CBand-40GHz
ModBox-VNA-CBand-70GHz
產品特點
· • 模擬帶寬高達40GHz，70GHz
· • 無導頻自動偏置點控製器
· • 低相對強度噪聲
· • 高諧波抑製比
典型應用
· • 傳輸係統測試
· • 器件參數測試
· • 接收頻率測試
· • 研究與研發應用
相關文件
產品介紹

ModBox-VNA-CBand series是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。


當與矢量網絡分析儀相結合時，它們構成了一種高性能且易於使用的測試設備，用於光接收器或任何高速光電器件的表征。


ModBox-VNA-CBand series包含一個1310nm低噪聲激光源和一個基於帶自動偏置控製電路的大帶寬LiNbO3模擬調製器。更多產品信息，需求信息，聯係蘇州波弗光電科技有限公司相關銷售人員。

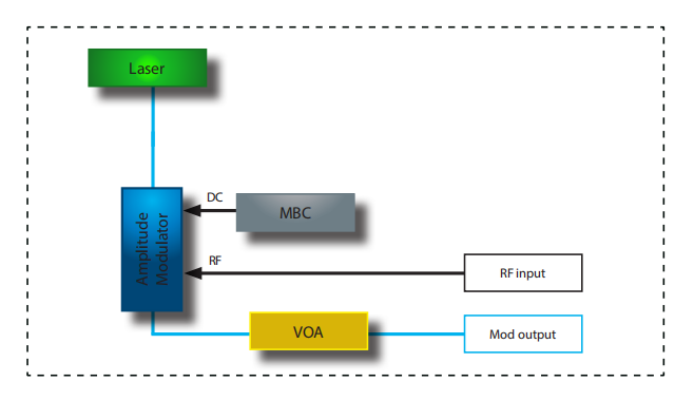

功能結構圖

光網絡分析儀ModBox-VNA-CBand特點：


• 零啁啾X-切設計LiNbo3（铌酸鋰）馬赫-曾德爾調製器：具有非常高的線性度和非常寬的電光帶寬，70GHz為Z-切設計。


• 調製器偏置控製器：內部LiNbo3調製器是具有非常低漂移的X-切設計器件。然而，無論環境條件如何，都提供了一個自動偏置控製電路來將調製器的工作點鎖定在正交點。MBC確保了隨時間的穩定操作，並顯示出非常低的噪聲靈敏度，從而顯著降低了所需的抖動電壓幅度。


• 1550nm低相對強度噪聲（RIN）激光器：波長和功率可通過前麵板控件或ModBox軟件界麵進行調整。


• 一種可調光衰減器（VOA），用於精確控製調製的光輸出信號。


ModBox-VNA-CBand通過智能界麵觸摸屏從前麵板進行控製，智能手動接口允許偏置控製電路和激光電流設置，它還提供了一個簡單的GUI解決方案，基於Windows並通過以太網接口實現。


產品型號及主要指標



輸入電信號參數：用戶輸入，非ModBox規格

參數規格

符號

條件

最小值

典型值

最大值

單位

輸入射頻信號

-

AC耦合

單端

-

信號類型

-

-

模擬

-


VIN

VNA模式

0.4

0.6

1

Vpp

輸入電壓(1)

VIN

NRZ模式

-

5.3

-

Vpp


VIN

PAM-4模式

-

3.6

-

Vpp

帶寬

BW

ModBox-VNA-CBand-40GHz

-

-

40

GHz

帶寬

BW

ModBox-VNA-CBand-70GHz

-

-

70

GHz

阻抗匹配

ZIN-RF

-

-

50

-

Ω

（1）：ModBox-VNA-CBand沒有內置RF放大器。VNA特性通常在“小信號模式”下進行，因此不需要RF放大器。省略放大器可以獲得更平緩、更平坦的傳遞函數。


輸出光學參數：

參數規格

符號

條件

最小值

典型值

最大值

單位

調製頻率範圍

-

ModBox-VNA-CBand-40GHz

-

-

40

GHz

調製頻率範圍

-

ModBox-VNA-CBand-70GHz

-

-

70

GHz

工作波長

λ

內嵌


1550


nm

激光波長調諧範圍

∆λ

二極管溫度控製

-

0.8

1

nm

調製後輸出功率

OPOUT

1550nm

2

-

-

dBm

調製後輸出功率

HOP

ModBox-VNA-CBand-40GHz

5

6

-

dBm

輸出光功率可調範圍

∆OPOUT

使用VOA

-40

-

0

dB

輸出光功率穩定性

δOPOUT

超過12小時

-

-

1

%rms

光譜線寬

δλ

半高全寬FWHM

-

3

15

MHz

相對強度噪聲

RIN

16 dBm

-

-

-155

dB/Hz

光回波損耗

ORL

-

-40

-50

-

dB

電回波損耗

ERL

-

-

-12

-10

dB

*參數規格如有更改，恕不另行通知，請聯係蘇州国产嫩草影院在线观看88相關銷售人員確認。


C波段可調諧激光器可選項：

參數規格

符號

條件

最小值

典型值

最大值

單位

波長可調諧範圍

λ

-

1527.60

-

1565.50

nm

調製輸出功率

OP

-

1

-

-

GHz

光輸出功率可調範圍

-

二極管電流控製

25

-

100

%

光譜線寬

∆λ

半高全寬FWHM，瞬時

-

100

-

kHz

相對強度噪聲

RIN

-

-

-

-145

dB/Hz



絕對最大值：

參數規格

符號

最小值

最大值

單位

RF輸入功率

EPin

-

+28

dBm

光輸入功率（CW）

OPin

-

+20

dBm


接口、尺寸和合規性

接口


光連接器，光纖

FC/APC -保偏光纖，Corning PM15-U25D

射頻連接器

ModBox-VNA-CBand-40GHz

V母頭(1.85 mm)

射頻連接器

ModBox-VNA-CBand-70GHz

V母頭(1.85 mm)

控製方式

嵌入式接口（前麵板觸摸屏）+遠程控製（以太網口）

電源

100 V-120 V/220 V-240 V自動開關50 Hz-60 Hz（後麵板）

EMC /光學規範

EN61326- 1 Ed. 2006 / EN 60625- 1

產品尺寸/產品重量

Rack 19" x 2U,  深度= 495 mm / 3 kg


產品選型：

ModBox-VNA-CBand-XXGHz-YY

VNA=

光學矢量網絡分析儀擴展

CBand=

嵌入激光器，1550nm

XX =

模擬調製帶寬

40=40GHz；70=70GHz

YY =

光纖連接器類型

FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC


關於蘇州国产嫩草影院在线观看88科技有限公司：

蘇州国产嫩草影院在线观看88科技有限公司提供850-1550nm波段多係列光網絡分析儀，提供帶寬40GHz，70GHz版本，C波段，O波段可選雙波段。同時提供市麵上最全麵的商用铌酸鋰調製器，工作波長：780-2200nm多個係列，以及匹配的模擬、數字、脈衝模式偏置點控製器，射頻驅動器。這些電光調製類產品大部分現貨銷售，相關明細請查看蘇州国产嫩草影院在线观看88科技有限公司官網現貨銷售信息。
