CUBE-PM100是一種馬達驅動的自動偏振發生器，它將輸入的寬帶光轉換為高線性偏振光（PER>45dB），然後通過自由空間中的透鏡係統把光耦合到保偏光纖中。內置的精密馬達可對線性偏振光和保偏光纖軸之間的對準角度進行微調，進而實現了超過45dB的偏振消光比測量。
CUBE-ER100是一種基於旋轉偏振片的高性能偏振消光比測試計，可用於光纖產品和自由空間光檢測。CUBE-ER100的消光比測量動態範圍高達52dB，角度分辨率為0.03 °，工作波長為600nm~1600nm。
CUBE-PM100和CUBE-ER100分別配備有一個用於遠程控製的全速USB 2.0端口和一個用於不同CUBE係列模塊間互聯的UART端口。CUBE-ER100還配備有兩個用於保偏光纖自動對準係統閉環控製的模擬輸出，以及兩個用於測量和控製信號同步的通用TTL輸入/輸出。
在測量保偏器件的偏振消光比（PER）時 ，較低的光源線偏振度 ，以及線偏振光與保偏光纖光軸之間的對軸角度偏差是PER測量誤差的主要來源。為了最大限度的消除這兩種測量誤差源， 本公司自豪地推出了業界首個自動化偏振消光比測量係統。
CUBE-PM100是一種馬達驅動的自動偏振發生器，它將輸入的寬帶光轉換為高線性偏振光（PER>45dB），然後通過自由空間中的透鏡係統把光耦合到保偏光纖中。內置的精密馬達可對線性偏振光和保偏光纖軸之間的對準角度進行微調，進而實現了超過45dB的偏振消光比測量。
CUBE-ER100是一種基於旋轉偏振片的高性能偏振消光比測試計，可用於光纖產品和自由空間光檢測。CUBE-ER100的消光比測量動態範圍高達52dB，角度分辨率為0.03 °，工作波長為600nm~1600nm。
CUBE-PM100和CUBE-ER100分別配備有一個用於遠程控製的全速USB 2.0端口和一個用於不同CUBE係列模塊間互聯的UART端口。CUBE-ER100還配備有兩個用於保偏光纖自動對準係統閉環控製的模擬輸出，以及兩個用於測量和控製信號同步的通用TTL輸入/輸出。在消光比測量中，CUBE-PM100可以取代在線起偏器，以及傳統測量方法中耗時的起偏器和被測器件尾纖間的熔接過程。使用者隻需將被測器件的輸入/輸出尾纖通過裸纖適配器分別插入CUBE- PM100和CUBE-ER100中，CUBE-PM100就能自動通過CUBE-ER100的UART端口讀取PER值，並自動優化對軸角度來實現被測器件的最大消光輸出。擁有這款係統，無需擔心保偏光纖及相關器件的偏振消光比測量不確定性。
產品特點
振優化計CUBE-PM100:
1.光通過自由空間直接耦合到保偏光纖
2.高消光比： > 45dB
3.緊湊型尺寸，易集成
4.馬達驅動偏振角度對準
5.通過CUBE-ER100自動最大化偏振消光比輸出
6.易於集成到自動對準係統中
偏振消光比測試計CUBE-ER100:
1.工作波長可覆蓋600~1600nm
2.速度可高達50次/秒
3.緊湊型尺寸，易集成
4.可擴展到多通道器件的測量
5.輸入適配器可換
6.輸入端可安裝外置16mm籠式光學調節係統來擴展測量功能
7.最大可測消光比高達52dB
8.易於集成到自動對準係統中
產品應用
1.快速準確地測量保偏光纖環和保偏光纖相關組件的消光比
2.對保偏光纖環進行快速、精確的消光比篩選
3.保偏光纖自動角度對準：光纖陀螺中铌酸鋰調製器與保偏光纖環自動角度對準。
4.激光光源的保偏尾纖自動對軸
5.無源器件的保偏尾纖自動對軸
6.保偏光纖連接器的角度對準
7.PIC、光纖陣列和保偏準直器的偏振消光比測量
8.消偏器的特性測量
9.可集成到光纖尾纖封裝係統中
|
產品參數 |
|
|
CUBE-ER100 |
|
|
工作波長範圍 |
600~1600nm |
|
標準波長 |
630nm，850nm，980nm，1060nm，1310nm，1550nm |
|
消光比範圍@1310 或 1550nm |
0~52dB，輸入功率-5 ~ 11dBm @1550nm |
|
消光比範圍@630,980 或 1060nm |
0~40dB ，輸入功率 -5 ~ 11dBm |
|
輸入適配器 |
FC/LC/SC 光纖適配器 |
|
光功率範圍3 |
-65dBm ~11dBm @1310/1550nm |
|
消光比分辨率 |
0.05dB |
|
角度分辨率 |
0.028° |
|
角度絕對精度 |
±1° |
|
角度重複性 |
±0.06° |
|
光功率測量精度 |
±0.5dB |
|
光功率分辨率 |
0.02dB |
|
測量速率 |
≤10 次/s（正常模式） ≤50 次/s（追蹤模式） |
|
測量模式 |
連續模式，追蹤模式，手動模式 |
|
工作溫度 |
0~40℃ |
|
CUBE-PM100 |
|
|
工作波長範圍 |
1310±30nm 或 1550±30nm |
|
輸出偏振消光比 |
>45dB |
|
插入損耗4 |
8dB (典型值：6dB) |
|
插入損耗變化與旋轉角度 |
2dB (典型值) |
|
偏振方位角範圍 |
0~360° |
|
方位角分辨率 |
0.11°(麵板控製)，0.028°( 遠程控製) |
|
角度重複性 |
±0.11° |
|
相對角度精度 |
±0.22° |
|
絕對角度精度 |
±2° |
|
轉速 |
Up to 2 Rev/sec. |
|
操作模式 |
自動，手動，連續旋轉, |
|
輸入適配器 |
Narrow key FC/APC |
|
輸出適配器 |
Wide key FC (free-space coupled) |
|
其他 |
|
|
顯示器 |
2.42”128x64 OLED圖形顯示 |
|
通信接口 |
USB 、 UART |
|
設備尺寸 |
63.5mm x63.5mm x85mm |
|
Notes: |
|

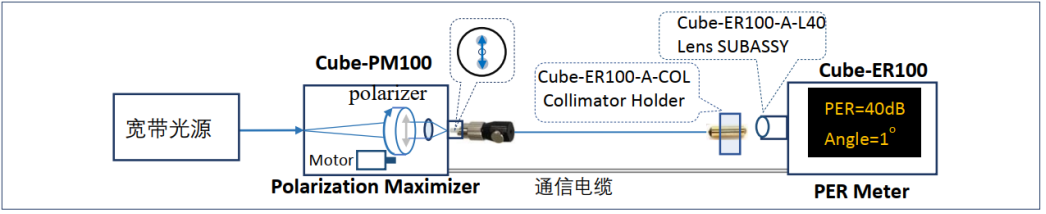

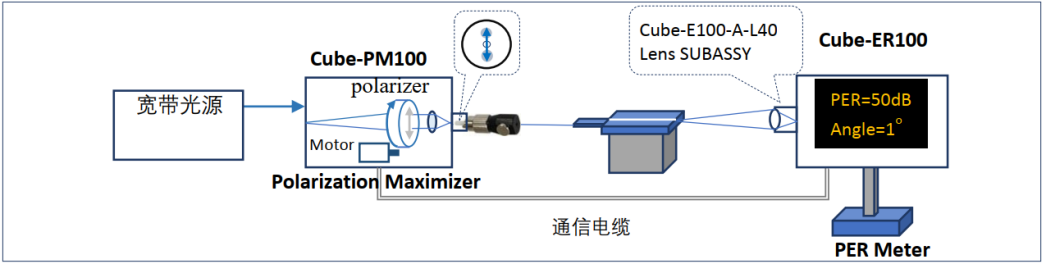

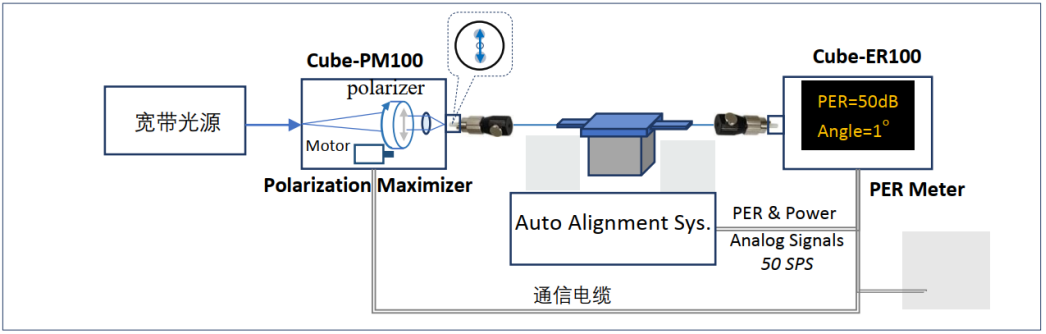

典型應用
保偏光纖環消光比測量
保偏光纖準直器消光比測量
空間光消光比測量
保偏器件角度和功率的自動對準係統

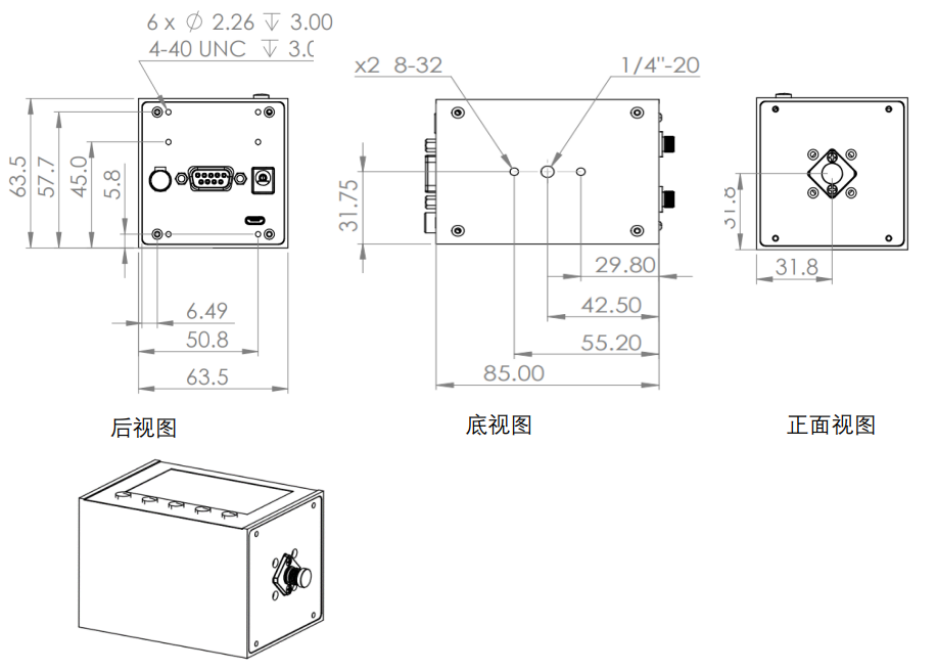

外形尺寸
訂購信息
偏振消光比測試儀
CUBE-ER100-XX-X
XX：
LC: LC 光輸入適配器
X：
空白: 標準模式
E: 擴展功率範圍：14dBm~-70dBm
S: 定製模式
配件:
CUBE-ER100-A-XXXX
XXXX：
L40: 自由空間光源透鏡組件(f=40mm)
FA: 光纖陣列適配器（1~5mm 寬）
COL: 準直器支架
FAH: 光纖陣列支架
10A: 高功率衰減器(10dB)
20A: 高功率衰減器 (20dB)
偏振優化計
連接器可選：
CUBE-PM100-FC
LC: LC 光輸入適配器
SC: SC 光輸入適配器
FC: FC 光輸入適配器
IC: 通信電纜
