皮秒脈衝激光器OP-10XX-YY-300-GS是由德國Innolume公司設計生產，激光器工作波長1028-1080nm，脈衝寬度60-70ps，脈衝重複頻率：10MHz（最大值），峰值功率：300mW。
皮秒脈衝激光器OP-10XX-YY-300-GS是由德國Innolume公司設計生產，激光器工作波長1028-1080nm，脈衝寬度60-70ps，脈衝重複頻率：10MHz（最大值），峰值功率：300mW。
皮秒脈衝激光器OP-10XX-YY-300-GS具有體積小（80 x 85x 21mm），溫控精度高，操作簡單易用，方便集成等特點。典型應用如：激光脈衝種子源、設備校準等。
新係列：
| 型號 | 主要波長 | 輸出峰值功率 | 脈寬 | 脈衝重複頻率 | 峰值正向電流 | 接口 | Datasheet |
| nm | mW | ns | MHz | A | |||
| OPD10XX000YY0D2PGXXX | 1020 - 1080 | 250 | 0.06 | 0-30 | 2 | USB/RS232/CAN/UART | |
| OPD10XX000YY0D3PNXXX | 1020 - 1080 | 300 | 1 … 100 | 0-10 | 2 | USB/RS232/CAN/UART |
主要技術參數指標
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
脈衝電流幅度 |
A |
0 |
- |
2 |
|
順應電壓 |
V |
|
|
3 |
|
脈衝重複頻率 |
MHz |
- |
- |
10 |
|
脈衝寬度 |
ps |
- |
60 |
70 |
|
觸發輸入（50歐姆阻抗） |
V |
3 |
- |
5 |
|
觸發輸出（50歐姆阻抗） |
V |
|
3.3 |
|
|
芯片溫度 |
℃ |
15 |
25 |
55 |
|
外部電源（電壓） |
V |
4.75 |
5 |
5.25 |
|
外部電源（電流） |
A |
|
0.3 |
1 |
|
尺寸 |
mm |
80 x85x21 |
||
|
峰值功率 |
mW |
250 |
300 |
|
|
中心波長 |
nm |
1028 |
|
1080 |
|
波長容差 |
nm |
|
1 |
|
|
波長熱係數 |
pm/℃ |
|
90 |
110 |
|
輸出尾纖 |
- |
熊貓保偏，PM980 |
||
|
輸出接頭 |
- |
FC/APC |
||
極限條件
|
參數 |
單位 |
最小值 |
最大值 |
|
LD正向電流（脈衝，2%占空比） |
A |
|
2 |
|
LD反向電壓 |
V |
|
1 |
|
TEC電流 |
A |
|
1 |
|
TEC電壓 |
V |
|
4 |
|
儲存溫度範圍（原始密封包裝） |
℃ |
5 |
80 |
|
工作溫度範圍 |
℃ |
10 |
50 |
性能測試
|
|
|
|

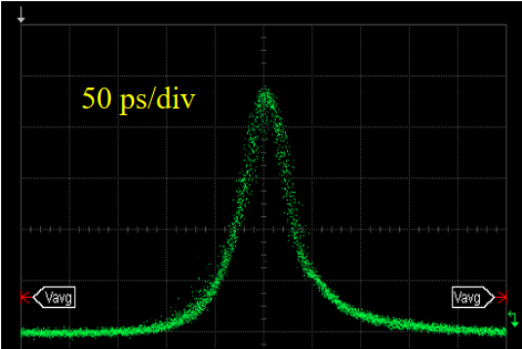

脈衝圖 50ps/div |

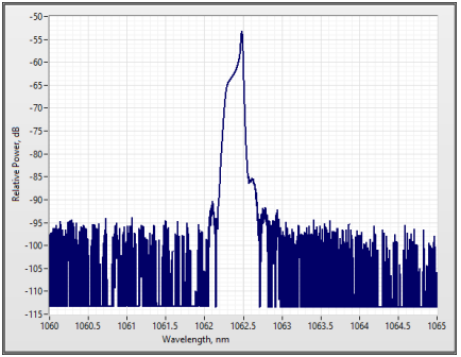

激光光譜 10pm分辨率 |
