帶寬為10 MHz的LB1005-S高速伺服控製器可輕鬆直觀地穩定激光器的頻率或振幅。而且，與當前可用的競爭產品不同，LB1005-S型伺服控製器是一種一體式解決方案-無需昂貴的外部機架。這款高速比例積分（PI）控製器具有直觀的前麵板，可獨立控製比例積分的角頻率，整體伺服增益和低頻增益極限。這種靈活性使LB1005-S可以與其他單元級聯使用，通過壓電傳感器和電流調製輸入對二極管激光器進行高速控製。LB1005-S型是要求嚴苛應用的理想選擇，包括原子/離子捕獲，玻色-愛因斯坦凝聚，頻率計量，量子光學以及激光的高速穩定，同步和控製。

使用LB1005S伺服控製器進行波長鎖定:

雖然窄線寬激光器用於原子、分子和光學物理，但它們的短期波長穩定性通常不足以滿足許多沒有主動穩定性的應用。反饋（或伺服）控製迫使係統（例如激光器）主動“鎖定”到所需值，例如特定波長——自動校正可能導致係統偏離所需值的外部幹擾。

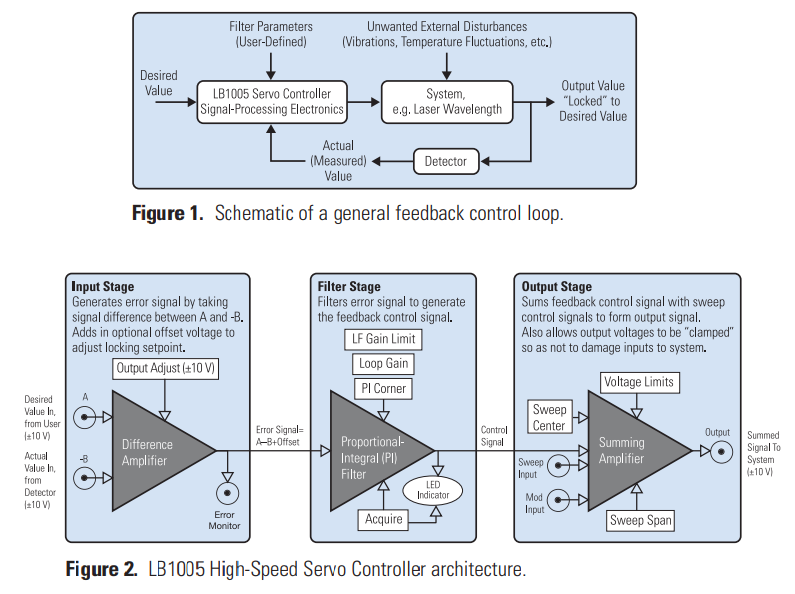

New Focus LB1005高速伺服控製器為執行反饋控製提供了關鍵的信號處理電子設備。 在波長鎖定的情況下，誤差信號是通過將一部分激光輸出傳輸通過波長參考（例如氣室或標準具）而產生的。 任何波長的不穩定性都會被轉換為可以被光電探測器檢測到的振幅電荷。 由此產生的誤差信號由LB1005伺服控製器過濾，形成一個控製信號，發送回激光器。 （圖1）

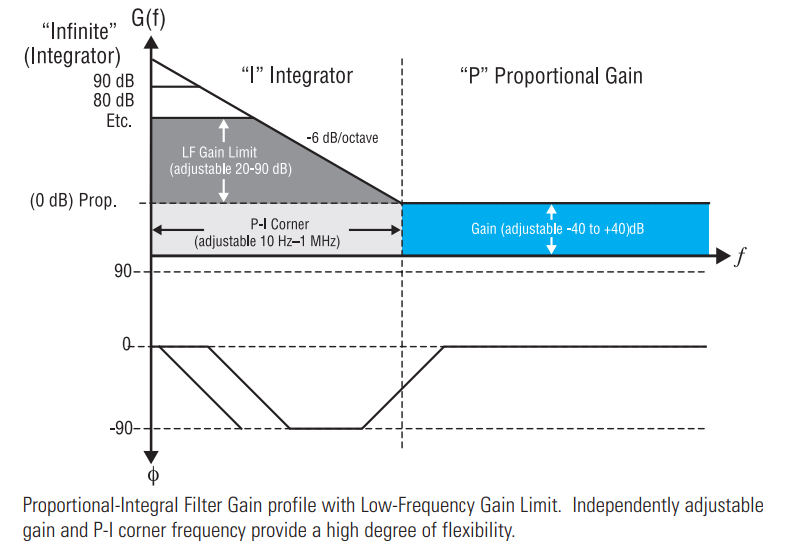

LB1005伺服控製器由模擬電子處理的三個階段組成：輸入階段、濾波器階段和輸出階段。 （圖2）過濾階段是最重要的，因為它設置係統的行為。 用戶控製影響係統穩定性的三個重要濾波器參數，以及實際輸出與所需值的匹配程度（P-I角、比例增益和低頻增益限製）。

不使用時自動終止的差分輸入、用於鎖定點選擇的靈敏、低噪聲偏移和錯誤監視器輸出使輸入級變得靈活。輸出級不僅提供校正信號，而且還控製校正信號的幅度以匹配被鎖定激光器的輸入。 掃描輸入、跨度和中心調整可以輕鬆找到所需的鎖定點，而TTL“積分器保持”和調製輸入允許使用競爭對手模型中沒有的更先進的鎖定技術。Simply BetterTM。

LB1005波長鎖定:

窄線寬可調諧激光器的波長會由於地板振動、小溫度漂移，甚至是在激光器附近說話的人產生的聲學噪聲而發生漂移。通過使用激光控製器的壓電換能器輸入，您可以改變激光波長，使其始終固定在樣品氣體的穩定諧振線形狀上，而不管可能的外部幹擾。

要獲得鎖定，請通過調整Sweep Center和Sweep Span（有時是Offset Adjust）來找到鎖定點。 定位鎖定點後，Acquire開關用於打開反饋控製。 然後關閉掃描跨度，可以調整增益以優化伺服控製。
