產品中心
1310nm波段相位調製器
法國iXblue公司相位調製器從低頻到40Gbps/40GHz帶寬可選，工作波長780-2200nm可選（800nm波段，950nm波段，1060nm波段，1310nm波段，1550nm波段，2000nm波段），輸入/輸出光纖類型可選：單模或保偏，光連接器可定製。性能穩定，價格實惠，型號齊全。

MPX1300-LN-0.1    1310nm波段150MHz相位調製器

MPZ1300-LN-10    1310nm波段 10GHz相位調製器

MPZ-LN-10-OBand  1310nm&1550nm雙波段10GHz相位調製器


產品特點
· 1310nm波段設計
· 帶寬：150MHz、10GHz版本可選
· 1310nm&1550nm雙波段特殊設計
· 低插損，低半波電壓
典型應用
· 邊帶產生
· 激光頻率穩定，PDH穩頻
· 移頻，頻率產生
· 高速光通信
產品介紹

法國iXblue公司相位調製器從低頻到40Gbps/40GHz帶寬可選，工作波長780-2200nm可選（800nm波段，950nm波段，1060nm波段，1310nm波段，1550nm波段，2000nm波段），輸入/輸出光纖類型可選：單模或保偏，光連接器可定製。性能穩定，價格實惠，型號齊全。

MPX1300及MPZ1300係列
低頻至20GHz相位調製器
iXblue MPX1300 和 MPZ1300 係列是铌酸鋰 (LiNbO3) 相位調製器，專為在 1310 nm 波長波段工作而設計。 由於其 O 波段優化的光波導設計和 1310 nm 精選光纖，MPX1300 和 MPZ1300 可以說是真正的 1310 nm 相位調製器。

lMPZ1300-LN-10 非常適合高達20 GHz 的寬帶寬操作。

lMPX1300-LN-0.1具有高阻抗輸入，優化調製頻率高達300 MHz。

MPX1300 和 MPZ1300 係列相位調製器采用最先進且經過驗證的铌酸鋰技術設計，易於操作和集成。 這些調製器具有全麵的選項（直流耦合、高功率），可為從實驗室實驗到要求苛刻的工業係統的各種應用提供最高性能。

MPZ-LN-10-OBand  1310nm&1550nm雙波段10GHz相位調製器

係列

波長

帶寬

插損

半波電壓

最大光功率

RF功率

尾纖

產品資料

MPX1300-LN-0.1

1270-1360nm

150MHz

3.0dB

3.0V

+20dBm

±20V

PMF

datesheet

MPZ1300-LN-10

1270-1350nm

12GHz

2.5dB

3.3V

+20dBm

+33dBm

PMF

datesheet

MPZ-LN-10-OBand

1310-1580nm

12GHz

3.0dB

3.3V

+20dBm

+28dBm

PMF

datesheet



*可選項：

高射頻功率HEP：標準+28dBm，高功率：+33dBm可選

DC耦合DCC：DC耦合輸出，可使用至DC。


更多詳情，聯係蘇州波弗光電科技有限公司相關銷售人員獲取。


產品型號及主要指標

MPX1300-LN-0.1與MPZ1300-LN-10相位調製主要特點

參數

MPX1300-LN-0.1

MPZ1300-LN-10

工作波長範圍

1270 nm - 1360 nm

1270 nm - 1360 nm

有效帶寬

300 MHz

20 GHz

Vπ RF @50 kHz

3 V

4 V

插入損耗

3 dB

3.3 dB



MPX1300-LN-0.1  ~300MHz相位調製器

MPX1300-LN-0.1電學參數

參數

Symbol

Condition

Min

Typ

Max

Unit

電光帶寬

S21

-

-

150

-

MHz

有效使用帶寬

S21

-

-

300

-

MHz

Vπ RF @50 kHz

VπRF 50 kHz

-

-

3

3.5

V

RF輸入阻抗

Zin-RF

-

-

10 000

-

Ω


MPX1300-LN-0.1光學參數

參數

Symbol

Condition

Min

Typ

Max

Unit

晶體

-

-

Lithium Niobate X-Cut Y-Prop

光波導

-

-

Ti diffusion

工作波長

λ

-

1270

1310

1360

nm

插入損耗

IL

不含連接器

-

3

4

dB

光回損

ORL

-

-40

-45

-

dB

*除非另有說明，否則所有規格均在 25 ℃、1310 nm 下給出。


MPX1300-LN-0.1絕對最大值

超過絕對最大額定值的應力可能會對器件造成永久性損壞。這些隻是絕對壓力等級。在這些條件或超出數據手冊操作部分中給出的條件的任何其他條件下，並不暗示器件的功能操作。長時間暴露於絕對最大額定值會對器件可靠性產生不利影響。

參數

Symbol

Min

Max

Unit

調製電壓範圍

EVin

-20

20

V

最大輸入光功率

OPin

-

20

dBm

工作溫度範圍

OT

0

70

℃

存儲溫度範圍

ST

-40

85

℃



MPZ1300-LN-10  ~20GHz相位調製器

MPZ1300-LN-10 電學參數


參數

Symbol

Condition

Min

Typ

Max

Unit

帶寬

S21

-

10

12

-

GHz

有效使用帶寬

S21

-

-

20

-

GHz

紋波S21

ΔS21

-

-

0.5

1

dB

電回損

S11

-

-

-17

-13

dB

HEP option

-

-14

-10

dB

Vπ RF @50 kHz

VπRF 50 kHz

-

-

3.3

4

V

Vπ RF @10 GHz

VπRF 10 GHz

-

-

4.5

5.5

V

RF阻抗匹配

Zin-RF

-

-

50

-

Ω

Vπ DC電極

VπDC

DCC 可選, #B封裝

-

3.3

6

V

DC端口負載匹配

Zin-DC

DCC可選, #B封裝

1

-

-

MΩ


MPZ1300-LN-10 光學參數


參數

Symbol

Condition

Min

Typ

Max

Unit

晶體

-

-

Lithium Niobate Z-Cut Y-Prop

光波導

-

-

Ti diffusion

工作波長

λ

-

1270

1310

1350

nm

插入損耗

IL

不含連接器

-

2.5

3.5

dB

光回損

ORL

-

-40

-45

-

dB

*除非另有說明，否則所有規格均在 25 ℃、1310 nm 下給出。


MPZ1300-LN-10絕對最大值

超過絕對最大額定值的應力可能會對器件造成永久性損壞。這些隻是絕對壓力等級。在這些條件或超出數據手冊操作部分中給出的條件的任何其他條件下，並不暗示器件的功能操作。長時間暴露於絕對最大額定值會對器件可靠性產生不利影響。


參數

Symbol

Condition

Min

Typ

Max

Unit

RF輸入功率

EPin

-

-

-

+28

dBm

高RF功率可選

HEPin

HEP option

-

-

+33

dBm

最大輸入光功率

OPin

最佳性能

-

-

+12

dBm

損傷閾值

-

-

+20

dBm

偏置電壓範圍

VDCC

DCC 可選, #B封裝

-15

-

+15

V

工作溫度範圍

OT

-

0

-

+70

°C

存儲溫度範圍

ST

-

-40

-

+85

°C

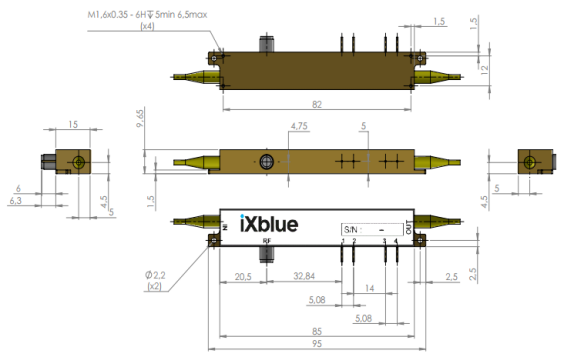

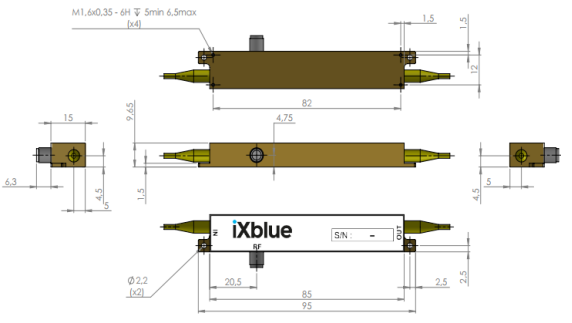

產品封裝尺寸圖及Pin腳定義：

所有尺寸（mm）

Housing #A: 標準相位調製器

Housing #B: DC耦合輸出相位調製器（DCC選項）


Port

Function

Housing

Note

IN

光輸入

#A & #B

1310 nm保偏尾纖, PM13-U25D, 長度: 1.5 meter, 套管: 900 µm

OUT

光輸入

#A & #B

1310 nm保偏尾纖, PM13-U25D, 長度: 1.5 meter, 套管: 900 µm

RF

RF輸入端口

#A & #B

Female K (SMA comptatible)

PINS 1 / 2

Ground / DC

#B

1.0 mm直徑 PIN



產品選型參考

係列

帶寬-

輸入光纖-

輸出光纖-

輸入光接頭-

輸出光接頭-

可選項

MPX1300-LN-0.1-00-







MPZ1300-LN-10-00-








0.1-150MHz

P-保偏尾纖

P-保偏尾纖

00-裸纖

00-裸纖

HEP-高RF功率


10-10GHz



FA-FC/APC

FA-FC/APC

DCC-DC耦合
