1060nm波段光脈衝選擇器 | OPP-LAB-NIR （新品推薦）
時間：2023-04-06 關鍵詞：国产嫩草影院在线观看88 發布者：国产嫩草影院在线观看88 瀏覽量：2301

OPP-LAB-NIR是一個基於NIR-MX LiNbO3 Mach-Zehnder調製器（馬赫曾德爾調製器）和專有偏置控製器的光學脈衝選擇器係列。該模塊的可用波長為1030 nm，或1053 nm和1064 nm。它允許從連續激光源產生光調製信號，並允許從脈衝源進行脈衝拾取並降低其重複率。





短光脈衝的產生或拾取是基於大帶寬和高消光比的外部LiNbO3 NIR-MX係列強度調製器。OPP-LAB嵌入級聯30dB以上的卓越消光比的調製器。





無論輸入光信號的功率和模式是連續的還是脈衝的，創新的自動偏置控製電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在在1030nm或1053nm或1064nm的選定波長下操作。



主要特點：

  • 交鑰匙光脈衝選擇係統
  • 高光穩定性
  • 低上升/下降時間
  • 極高的消光比
  • 已經驗證的解決方案



典型應用：

  • 脈衝調製
  • 脈衝選擇，脈衝拾取
  • 激光操作



傑出亮點

參數

常規指標

工作波長

1030 nm / 1053 nm / 1064 nm

脈衝對比度/消光比

30 dB / 60 dB

插入損耗

7dB / 13 dB

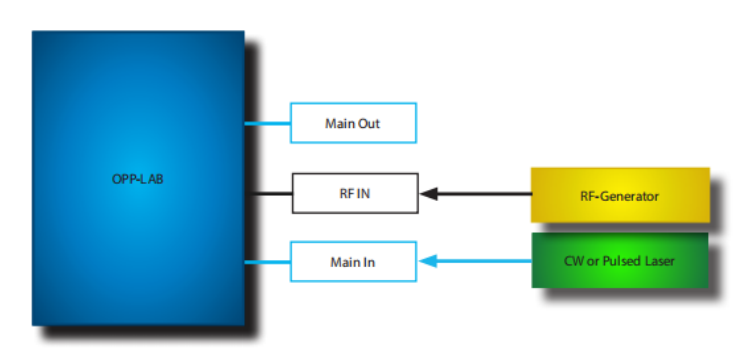

功能結構圖

OPP-LAB 集成:

l 強度調製器：其被設置為確保非常高的光脈衝消光比和靈活的脈衝整形。

l 自動調製器偏置控製電路（MBC）：以保證高消光比隨時間的穩定性。

OPP-LAB連接到外部激光源（激光器）和外部電信號發生器。



射頻輸入參數

參數

符號

條件

最小值

典型值

最大值

單位

RF信號類型

-

-

-

Pulse / Other





RF阻抗

-

-

-

50

-

Ω

RF 幅值 (1)

-

-

-

5

-

V

RF 占空比

-

最大脈衝對比度

-

-

1

%

MBC觸發電壓

-

TTL

-

-

3.3

V

MBC觸發頻率

-

-

-

-

1

kHz

電源

DC

-

-

12

-

V

(1) 對應於調製器VπRF值。



光學輸入參數

參數

符號

條件

最小值

典型值

最大值

單位

模式

-

-

連續 或 脈衝



工作波長

-

-

980

1064

1150

nm

邊摸抑製比

SMSR

-

30

-

-

dB

偏振

-

-

線偏振及控製



輸入功率

-

連續or平均功率

0

-

100

mW



OPP-LAB 光學參數規格

參數

符號

條件

最小值

典型值

最大值

單位

電光帶寬

-

-

-

20

-

GHz

上升/下降時間

-

通過快速電脈衝實現

-

20

-

ps

靜態消光比 (2)

SER

OPP-LAB-NIR-30dB

30 (2)

35(2)

-

dB

OPP-LAB-NIR-60dB

50 (2)

60(2) (3)

-

dB

消光比穩定性 (3)

-

-

-

1

-

%/H

插入損耗 (4)

IL

OPP-LAB-CBand-40dB

-

7

-

dB

OPP-LAB-CBand-80dB

-

13

-

dB

偏振消光比

PER

-

20

-

-

dB

反向傳輸信號 (5)

-

-

-

-40

-

dBm

光回損

ORL

-

-

-45

-40

dB

MBC導頻

Fdth

-

400

1000

1400

Hz



（1）輸出靜態消光比@1030nm，1053nm，1064nm：占空比＜1%

（2）24小時穩定性。

（3）插入損耗測試：調製器設置為最大傳輸模式。

（4）反向傳輸：從輸入端口測試。



接口和尺寸

前麵板

RF輸入連接器

RF In - SMA Female - 50 Ω

光輸入連接器

Main In - FC/APC - PM fiber

光輸出連接器

Main Out - FC/APC - PM fiber

後麵板

電源(12V - 2A)

DC In - Jack male 2 mm

MBC 抖動禁用

Trig In - BNC

USB

USB - B type

產品尺寸

220 mm x 220 mm x 52 mm



環境指標

參數

最小值

典型值

最大值

單位

工作溫度範圍

+15

-

+35

℃

存儲溫度範圍

-20

-

+50

℃



絕對最大值

參數

最小值

典型值

最大值

單位

光輸入功率

-

-

100

mW

RF輸入功率

-

-

+28

dBm



訂購信息

1064nm波段：訂購信息

OPP-

LAB-

xxnm-

yydB





1030=1030nm

30=30dB





1053=1053nm

60=60dB





1064=1064nm
